Product Introduction

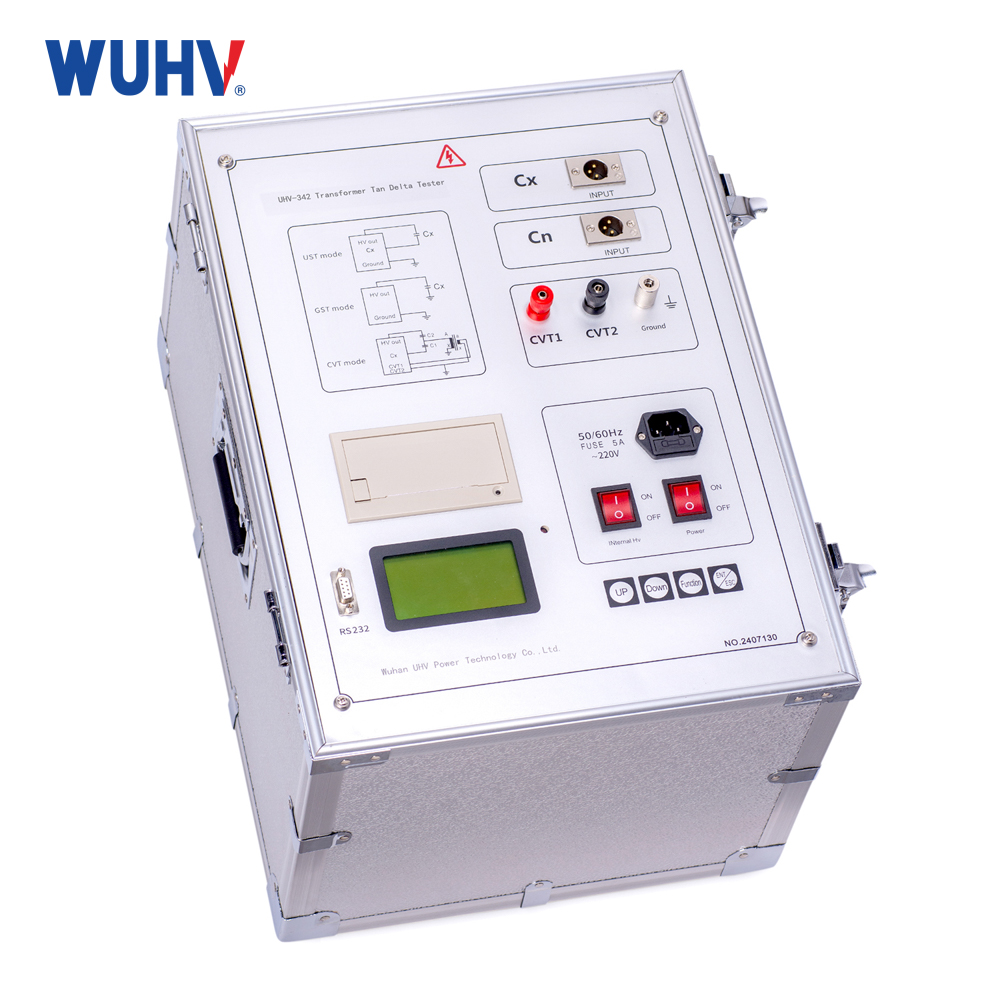

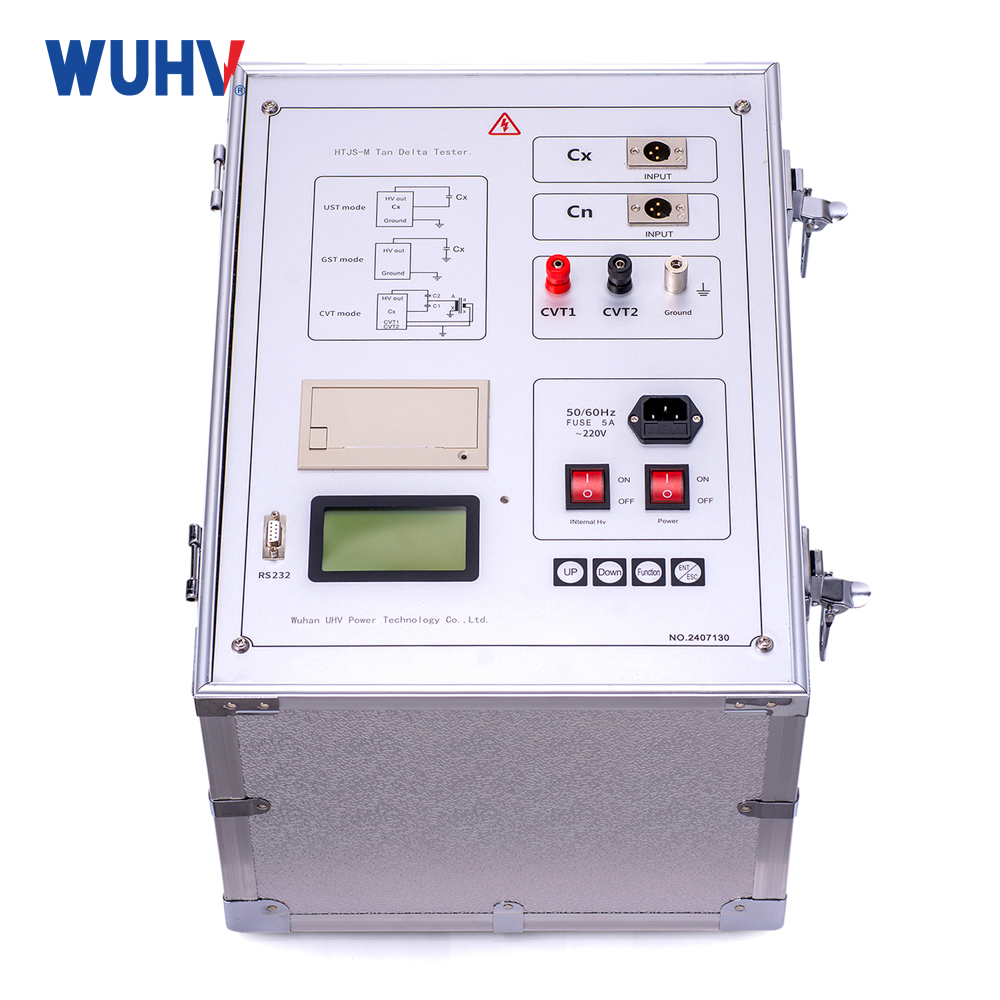

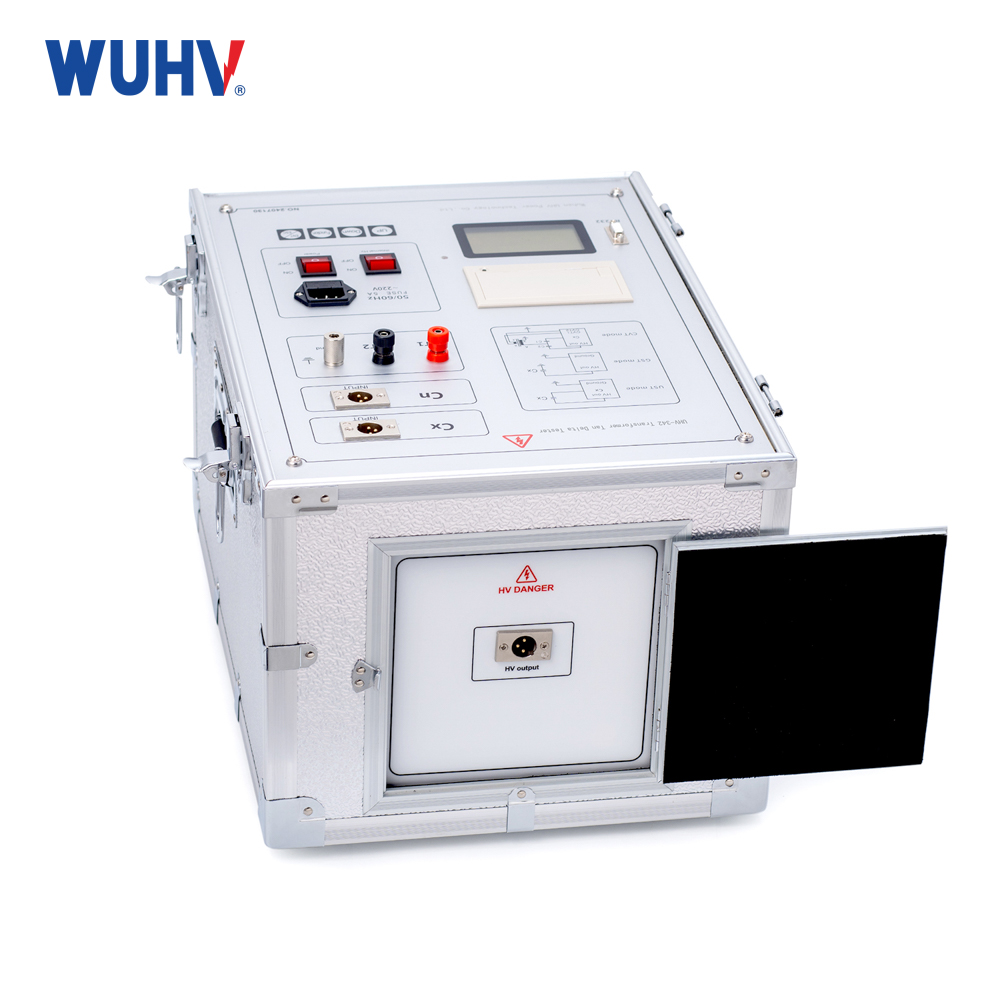

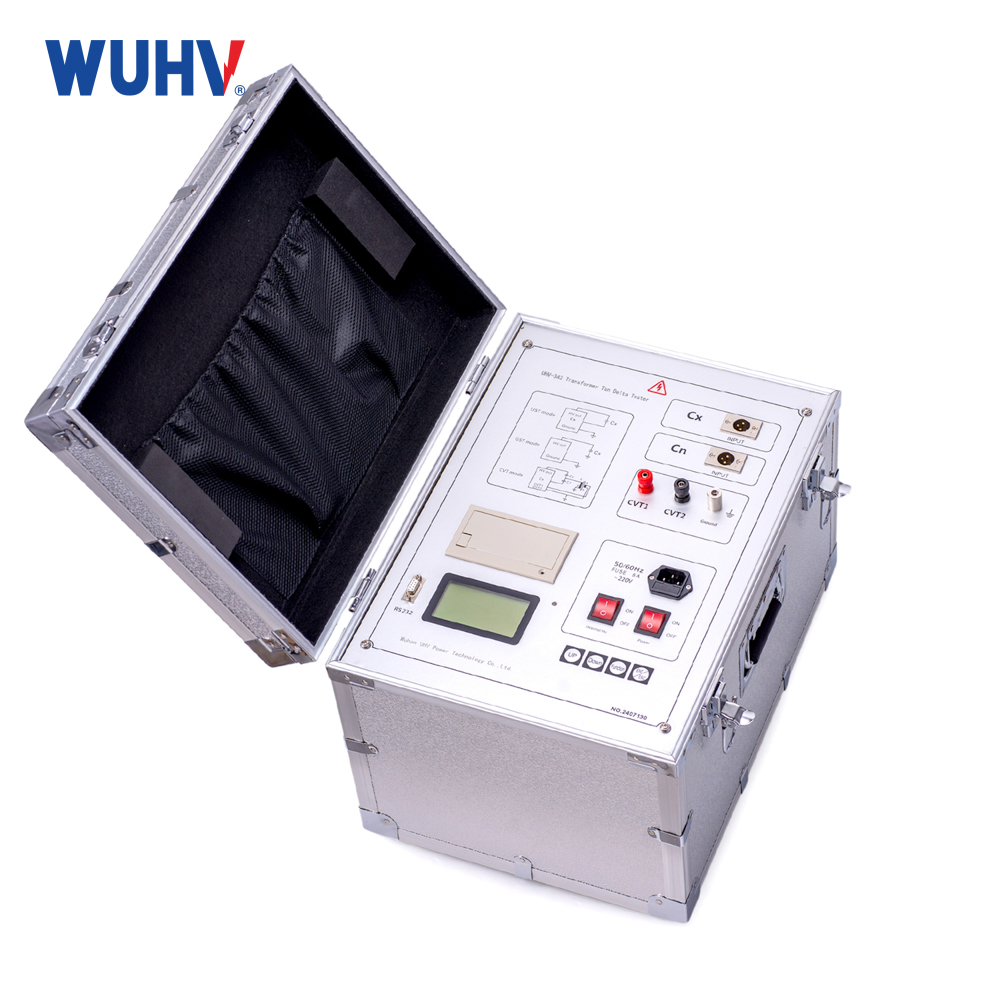

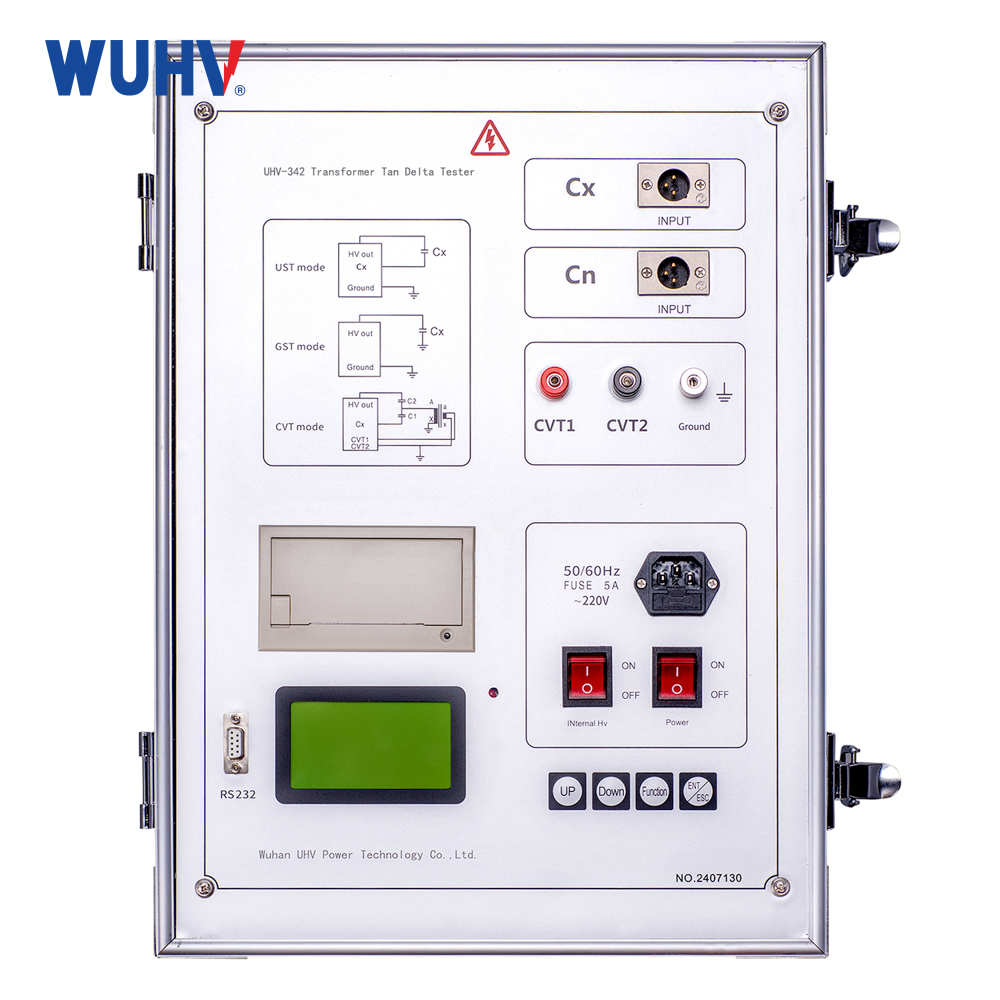

UHV-340 Transformer Tan Delta Tester is a kind of instrument with high precision fully automatic measuring the dielectric loss tangent and capacitance of various high voltage electrical equipments in the power plants and substations. The adoption of frequency conversion technology could ensure the accurate measurement in the interference of strong electric field.
technische Parameter
| Hochspannungsausgang | 0.5~10kV Increasing by 500V for each level, a total of 20 levels, capacity: 1500VA |
| Genauigkeit | tgδ: ± (reading * 1.5% +0.06%) |
| Cx: ± (Messwert * 1,5 % +5 PF) | |
| Auflösung | tgδ: 0.001% Cx: 0.001pF |
| Messbereich | tgδ: 0.001% ~ 100% |
| Internal high pressure : 3PF~60000PF/10KV 60PF～1µF/0.5KV | |
| External high pressure: 3PF~1.5µF/10KV 60PF～30µF/0.5KV | |
| CVT Variable ratio test | Variation ratio measurement accuracy: ± reading *1% |
| The range of the measurement: 10～99999 | |
| Phase measurement accuracy: ±0.1° | |
| Phase measurement range: 0～359.9° | |
| Stromversorgung | AC 220V ± 10% 50/60 ± 1Hz |
| Messmethode | a.single frequency: 45(45Hz measuring)、50(50Hz measuring)、55(55Hz measuring)、60(60Hz measuring)、65(65Hz measuring) |
| b.different frequency: 50D(45Hz/55Hz measure each time) 60D(55Hz/65Hz measure each time) Automatic frequency conversion | |
| Harmonische Anpassung | ≤3% |
| Bewerbungsbedingung | -15 ℃－50 ℃ |
| Relative Luftfeuchtigkeit | <80% |
| Abmessungen | 460 (L) × 345 (W) × 345 (H) |
| Gewicht | 35kg |
 |  |  |
Product Features:
1.Frequenzumwandlungs-Anti-Interferenz: Durch den Einsatz der Frequenzumwandlungs-Anti-Interferenz-Technologie können 200 % Interferenzen immer noch genau gemessen werden, die Testdaten sind stabil und eignen sich für den Anti-Interferenz-Test des dielektrischen Verlusts vor Ort.
2. Hochpräzise Messung: Frequenzschweben, digitale Wellenformanalyse und Brückenselbstkalibrierungstechnologie mit hochpräzisem Drei-End-Standardkondensator, um eine hochpräzise Messung des dielektrischen Verlusts zu erreichen, und die Messgenauigkeit und Stabilität der positiven/umgekehrten Verbindung ist konsistent.
3. Der Eingangswiderstand des Instruments im gesamten Bereich liegt unter 2 Ω, wodurch der Einfluss zusätzlicher Kapazität der Testleitung eliminiert wird.
4.Kann an den externen Ölbecher angeschlossen werden, um einen Präzisionstest für den dielektrischen Verlust des Isolationsöls durchzuführen. Kann an die Feststoffmesselektrode angeschlossen werden, um einen Präzisionstest für den dielektrischen Verlust des Isolationsöls durchzuführen.
5. Gute Kompatibilität: 50-Hz-/60-Hz-Systemstromversorgung automatisch identifizieren, Generatorstromversorgung unterstützen, auch wenn die Frequenzschwankung groß ist, kann auch normal gemessen werden.
6. Eingebaute serielle und parallele zwei Arten von dielektrischen Verlustmessmodellen können vollständig mit der Kalibrierungsplattform und dem dielektrischen Verluststandard kompatibel sein und ermöglichen eine bequeme Instrumentenüberprüfung.
7.Mehrstufiger Sicherheitsschutz zur Gewährleistung der Sicherheit von Personen und Geräten.
8. Hochspannungsschutz: Testen Sie Kurzschluss, Ausfall oder Hochspannungsstromschwankung, kann den Ausgang durch Kurzschluss unterbrechen.
9. Niederspannungsschutz: Fehlanschluss 380 V, Schwankung der Stromversorgung oder plötzlicher Stromausfall, Startschutz, verursacht keine Überspannung.
10. Erdungsschutz: Die Erdung des Instruments ist schlecht, so dass das Gehäuse gefährliche Spannung aufweist. Starten Sie den Erdungsschutz.
11.CVT: Hochspannung und Strom, Niederspannung und Strom vier Schutzgrenzen, beschädigt das Gerät nicht; Bei falscher Menüauswahl wird keine Erregerspannung ausgegeben. Während der CVT-Messung erfolgt kein 10-kV-Hochspannungsausgang.
12. Anti-„Kapazitätsanstieg“: Bei der Messung von Testprodukten mit großer Kapazität tritt der „Kapazitätsanstieg“-Effekt des Spannungsanstiegs auf. Das Instrument kann die Ausgangsspannung automatisch verfolgen und die Testspannung konstant halten.
13.Seismische Leistung: Das Instrument verfügt über ein einzigartiges seismisches Design und kann starken Vibrationen und Turbulenzen beim Transport über große Entfernungen standhalten, ohne Schaden zu nehmen.
14.Hochspannungskabel: Hochspannungsisolierter Draht, kann zum Wischen des Bodens verwendet werden.
15.Technischer Durchbruch, leistungsstarke Funktion, mit externer Standard-Kondensatorschnittstelle, automatischer Verfolgung der externen Teststromfrequenz von 40 Hz bis 70 Hz, Unterstützungsfrequenz-Stromversorgung und Serienresonanzstromversorgung für die Durchführung von Hochspannungs-Dielektrischen-Verlusttests mit großer Kapazität.
16. Mit der Aufforderungsfunktion für schlechte Entladung des Stromkreiskontakts ist die Identifizierung der Verkabelung zuverlässig.
17. Mit der Messfunktion der CVT-Selbsterregungsmethode können C1/C2 gleichzeitig gemessen werden, automatische Kompensation der Sammelschienenerdung und Standard-Kondensator-Teilspannungseinfluss, keine Notwendigkeit, die Leitung und externes Zubehör zu ändern, und Hochspannungsverbindungsleitung kann den Boden wischen.
18. Mit der Niederspannungsabschirmungsfunktion für umgekehrte Verkabelung kann der C11 im 220-kVCVT-Sammelschienenerdungsfall ohne Abisolieren der 10-kV-Dielektrischen Verlustmessung bei umgekehrter Verkabelung durchgeführt werden und kann gleichzeitig eine Verbindung zur Messung der Haupt- und Slave-Zweikapazitäten herstellen.
19.Chinesisches Textmenü, großes LCD-Display mit Hintergrundbeleuchtung.
20.Konfiguration des Thermodruckers, Druckdaten klar und schnell, kein Lärm.
21. Mit der Kalenderuhr können 100 Gruppen von Messdaten gespeichert werden.
 |  |  |
Factors affecting dielectric loss
The characteristics of the material itself: the chemical composition, molecular structure, moisture content, impurities, etc. of the insulation material will directly affect its dielectric loss.
Temperature: An increase in temperature usually leads to an increase in the polarity movement of molecules, resulting in an increase in dielectric loss.
Electric field strength: Within a certain range, the higher the electric field strength, the higher the dielectric loss may also increase.
Humidity: Moisture is the "enemy" of insulation materials, which significantly increases their dielectric loss.
Frequency: The frequency of alternating current also has an impact on dielectric loss, which is the origin of the name "heterodyne" tester. It can conduct tests at different frequencies to more comprehensively evaluate insulation performance.
Application Fields
1. Power industry
Power plants and substations: In power plants and substations, dielectric loss testers are mainly used to test the high-precision measurement of dielectric loss tangent and capacitance of various high-voltage power equipment. Its integrated structure and built-in components such as dielectric loss testing bridge, variable frequency voltage regulating power supply, step-up transformer, and SF6 high stability standard capacitor make the testing process more accurate and efficient.
2. Research institutions
Research on High Voltage Electrical Equipment: The dielectric loss tester is suitable for measuring the TG δ and capacitance of high-voltage electrical equipment in workshops, laboratories, and research institutions. Its multiple testing modes (such as internal high voltage, external high voltage, internal standard, external standard, positive connection method, reverse connection method, etc.) can meet different testing needs.
3. In the field of electronic manufacturing
Electronic device design and production: In the design and production process of electronic devices, a dielectric loss tester can measure the dielectric loss at different frequencies to obtain the loss characteristics of the dielectric at different frequencies. This has a significant impact on the working state and performance of the circuit.
4. Insulation material testing
Insulation oil test: Equipped with an insulation oil cup, the dielectric loss tester can test the dielectric loss of insulation oil. It is more sensitive to detecting distributed defects such as overall moisture and aging of insulation or air gap discharge defects in insulation.
Frequently Asked Questions (FAQ)
Q: What types of power equipment is the variable-frequency dielectric loss tester mainly used for?
A: It is widely used for testing various high‑voltage power equipment such as transformers, instrument transformers, cables, switchgear, and insulators.
Q: Is a lower dielectric loss tangent (tan δ) value always better?
A: Yes, a lower tan δ value generally indicates lower dielectric loss of the insulating material, better insulation performance, and a lower risk of failure.
Q: What effect does temperature have on dielectric loss test results?
A: Generally, an increase in temperature enhances molecular polar motion, which leads to higher dielectric loss. Therefore, the actual temperature should be recorded and taken into account during testing.
Q: Besides the variable‑frequency dielectric loss tester, what other methods can be used to evaluate insulation performance?
A: Other methods include DC withstand voltage tests, partial discharge detection, dissolved gas analysis in oil, and various other approaches to comprehensively assess insulation performance.
